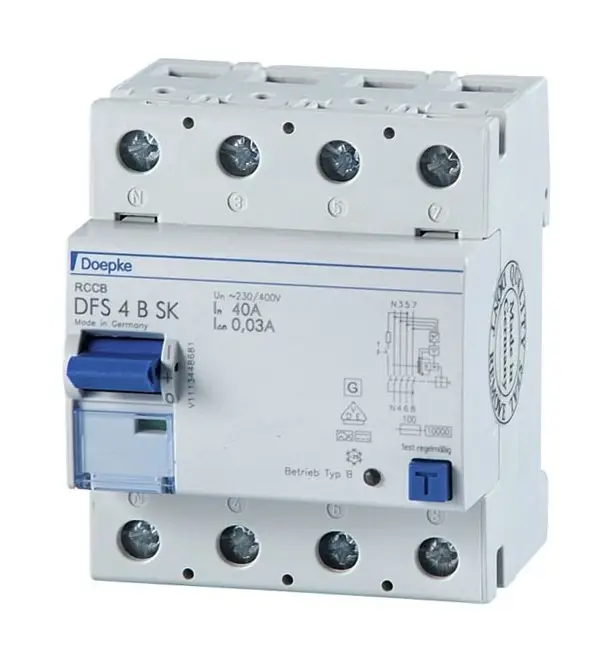

Knallerangebot Doepke FI-Schutzschalter B 4p 440V 40A 0,03A 4TE DIN-Schiene(REG) 10kA 3kA/stoß

Doepke FI-Schutzschalter B 4p 440V 40A 0,03A 4TE DIN-Schiene(REG) 10kA 3kA/stoß

Montage und Einbau
Einbautiefe : 69 mm
Montageart : DIN-Schiene (REG)
Breite in Teilungseinheiten : 4
Energie und Leistung
Netzfrequenz : 50 Hz
Fehlerstrom-Typ : B
Kurzschlussfestigkeit : 10 kA
Stoßstromfestigkeit : 3 kA
Bemessungswerte
Bemessungsspannung : 440 V
Bemessungsstrom : 40 A
Bemessungsfehlerstrom : 30 mA
Bemessungsschaltvermögen nach IEC 60947-2 : 0,5 kA
Normen und Standards
Schutzart : IP20
Baugröße (nach DIN 43880) : 4
Eigenschaften
Allstromsensitiv : ja
kurzzeitverzögerter Typ : ja
Polzahl : 4
selektiver-Typ : nein
Zusatzeinrichtungen möglich : ja
Merkmale :

• Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften
• Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter
• In der Standardausführung belegen sie nur vier Teilungseinheiten
• Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen (Typ B, Typ B+) spezielle Varianten für den ein- oder dreiphasigen Betrieb
• Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen
• je nach Ausführung
• bis zu 125 A verfügbar
• Alle Geräte sind in der Ausführung HD erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet
• Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden
• DFS 2 und DFS 4 mit der Fehlerstromcharakteristik B erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme vom Typ B gemäß IEC 60755
• Die dazu benötigte Betriebsspannung wird der Netzspannung entnommen
• Dabei ist eine korrekte Spannungsversorgung gewährleistet, wenn die Spannung zwischen den Netzleitern = 50 V ist
• Fehlerströme des Typs A werden netzspannungsunabhängig erkannt
• Des Weiteren erkennen diese Fehlerstromschutzschalter lückenlos Fehlerströme aller Frequenzen bis 100 kHz
• Mit diesem großen Frequenzbereich der Fehlerstromerfassung übertreffen sie deutlich die Anforderungen der Baunormen für Fehlerstromschutzschalter des Typs B
• Der Fehlerschutz gemäß VDE 0100 Teil 410 ist bei einem entsprechenden Erdwiderstand über den gesamten Frequenzbereich der Fehlerstromerfassung gegeben
• Der maximal zulässige Erdungswiderstand errechnet sich dabei als Quotient aus der zulässigen Berührspannung und dem höchsten Auslösefehlerstrom im gesamten erfassten Frequenzbereich
• Bei Fehlerstromschutzschaltern mit der Kennlinie SK ist der Frequenzgang des Auslösestromes so ausgelegt, dass Fehlerströme mit hohen Frequenzen z.B. im Bereich der Taktfrequenzen von Wechsel- und Frequenzumrichtern im Vergleich zur Bemessungsfrequenz mit deutlich reduzierter Empfindlichkeit erfasst werden
• Hierdurch werden unerwünschte Auslösungen durch Ableitströme weitgehend vermieden
• Allerdings ist ein Brandschutz abhängig vom Bemessungsfehlerstrom des Schalters (0,03 A, 0,1 A oder 0,3 A) nur für Fehlerströme mit Frequenzen bis 1000 Hz, 300 Hz oder 100 Hz gegeben, während die Geräte mit dem Auslösefrequenzgang B+ oder NK diesen Schutzpegel über den gesamten Auslösefrequenzbereich bis 20 kHz bzw. 100 kHz bieten
• Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz

Installationshinweis : Für die Verwendung dieses Produktes ist ein Starkstromanschluss erforderlich. Eventuell ist hierfür die Zustimmung Ihres lokalen Netzbetreibers erforderlich.
Die Montage darf nur durch qualifiziertes Fachpersonal erfolgen.
